Apparatus Stepper Motor Explicavit: Genera, Torque, et Quomodo Delige Iustum

Vexillum motoris stepper iam admodum utilem machinam habet – in subtilibus incrementis movetur, suum statum sine fracto tenet, nec sensum feedback in fundamentali positione requirit. Sed est genus applicationum ubi deficiunt a stirpe motoria: onera quae plus indigent torque quam motor generare possunt, onera magna inertia quae accelerationi resistunt, vel munerum positio ubi gradus 1.8-gradus indigena angulus simpliciter non satis subtilis est. Movens stepper apparatus apparatus tres omnes horum problematum statim solvit, applicando gearbox directe ad hastile motori. Ita fit, pactus, actus integratus, qui torquem multiplicat, celeritatem minuit, resolutionem auget, rationes inertiae difficilis domat — non mutato unius lineae codicillis. Hic dux explicat quomodo motores stepper apparatus struantur, quid rationes suppeditabiles praebeant, quomodo rectam configurationem eligere, et ubi hi motores optime praestant.

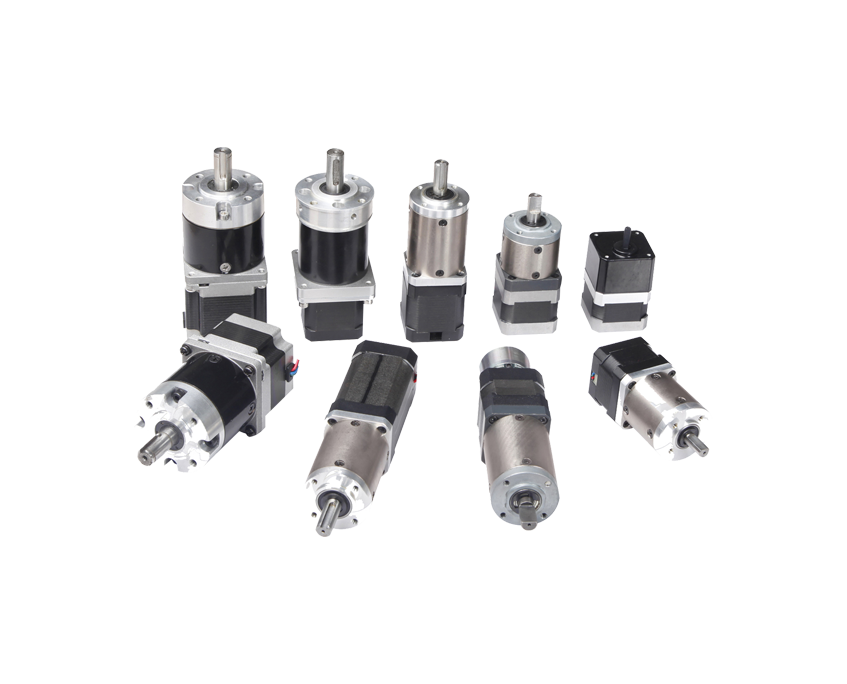

Quam Apparatus Stepper motor est et quomodo operatur

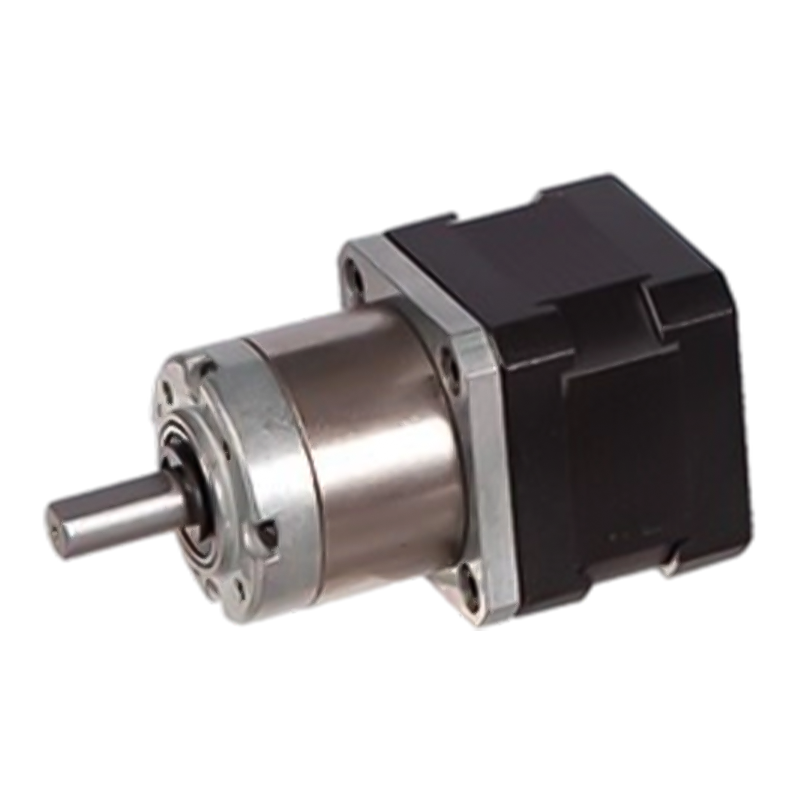

A stepper apparatus motricium unitas integrata est constans e stepper motore-typice bipolaris hybrid bipolaris gradus bipolaris gradatim motorico-composita, directe cum gearbox adnexo suo stipite coniuncta. Gearbox machinatur et varius apud officinam est, ergo motor et gearhead unam emissationem flange communicant et unum machinam mechanicam interfaciem praebent. Hastile motoriis input gearbox agit; spiculum gearbox output tradit motum oneris ad celeritatem reductam et torques proportionaliter augeri.

Pars motoria stepper identice operatur ad stepperum standi: auriga gradum et directionem pulsus mittit, motor per pulsum progrediens uno gradu (vel microstep) perscrutatur, et positio aperta ansa per venas computando investigatur. Gearboxes hanc potestatem agendi non mutat - simpliciter motum in suo output commutat. Omnis gressus motor sumit progrediens output hastile uno gradu angulum divisum a ratione calces. A 1.8-gradus motoris (200 gradibus plenis per revolutionem) cum 10:1 gearbox, producit gradum efficacem angulum 0,18 graduum et 2,000 gradibus per output revolutionem. Haec multiplicatio resolutionis una est ex praestantissimis proprietatibus gradatim motoris configurationis apparatus.

Torque transmutatio eandem rationem sequitur. Output torques aequat torquem tenentes motoris ex ratione calces multiplicato et efficientiam mechanicam machinarum machinarum. A NEMA 17 motor cum 0.5 Nm tenens torquem et a 10:1 gearbox ad 90% efficientiam liberat circiter 4.5 Nm ad output hastile-aequivalet in output ad multo ampliorem et cariorem gradatim ingratam. Multiplicatio haec torques est cur NEMA 17 vel NEMA 23 motor stepper gressus in NEMA 34 motore ingrato saepe reponere potest, salvis tabulis spatii et ponderis in machina.

Cur Inertia Ratio Rerum ac Gearing figit?

Una e maximis et minimis discussis rationibus calcem motoriis gradatim addere inertiae adaptat. Cum stepper motor onus agit, proportio oneris inertiae ad rotor inertiam determinat quomodo motor bene potest accelerare, retardare et praecise desinere. Si onus inertiae multo maius est quam inertiae rotor, certamina motoria ad onus moderandum in motu dynamico, inde in surculo (magis gressus quam imperatus), subtus (pauciores gressus) vel gradus amissi - omnes formae positionis erroris qui propositum utendi gradatim primo loco vincunt.

A gearbox onus inertiae reduci ad motorem per quadratum rationi calces reducit. A 10:1 gearbox onus reflexum reducit inertiam per factorem 100. Hoc significat motorem qui certo onere summus inertiae moderari non potest, subito cum fiducia per gearbox. Limen practicum maxime designantium intra operandum est onus inertiae ad rotor proportio 10:1 vel minus. In rationibus superioribus, accurate et dynamicam perficientur degradare positioning. Si ratio calculata sine calces hoc limen excedit, addens gearbox saepe est recta responsio machinalis - efficacius et minus sumptuosus quam simpliciter specificans maiorem motorem.

Beneficium est etiam resonantia. Ingratae motores gradatim operantes in velocitatibus humilibus, medium frequentiam resonantiae exhibere possunt, vibrationem et instabilitatem ex commercio inter gradatim frequentiam et frequentiam sonoram naturalem motoris. Quia motor stepper apparatus apparatus sui motoris internus currit ad maiorem celeritatem (celeritate multiplicata per rationem calces) ad eandem output celeritatem producendum, motor ulterius per curvam torquem velocitatis operatur, a zona resonantia humili. Hoc levius, stabiliorque motus in output scapo quam motor inexpressus in eadem celeritate finali currit.

Tres Main Gearbox Genera ad Stepper Motors

Non omnes gearboxes applicationes motrices motrices aeque conveniunt. Quia motores stepper ad positiones adhibentur - cum moventibus bidirectionalibus, dynamicis oneris mutationibus, et accuratis sistendis et tenendis requisitis - armamenta debent tractare backlash, rigorem torsionalem, et efficaciam diligenter. Tria genera supellex gradatim dominantur in mercatu motorio gearhead: planeta, calcar, et vermis. Uterque profile effectus distinctus habet.

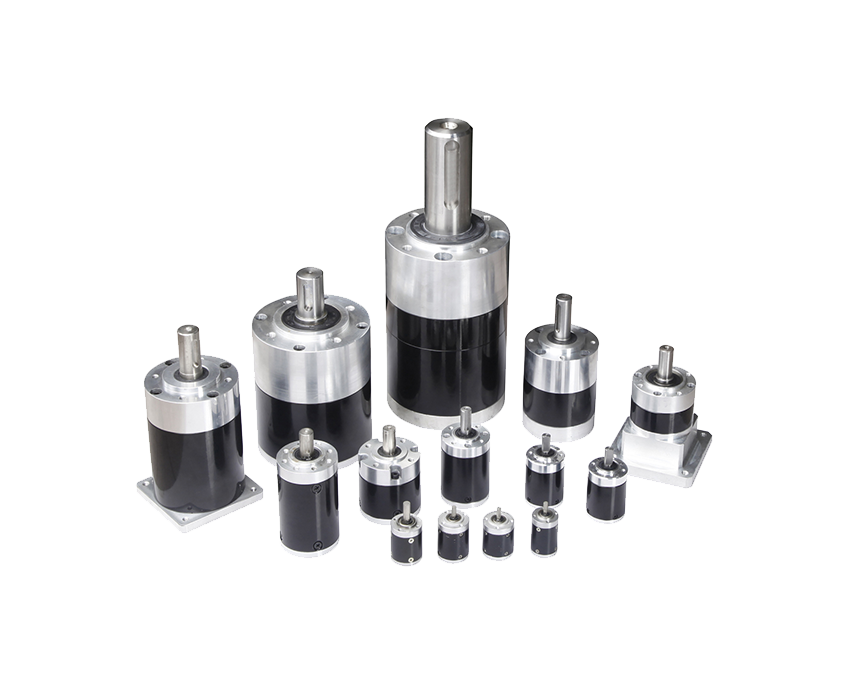

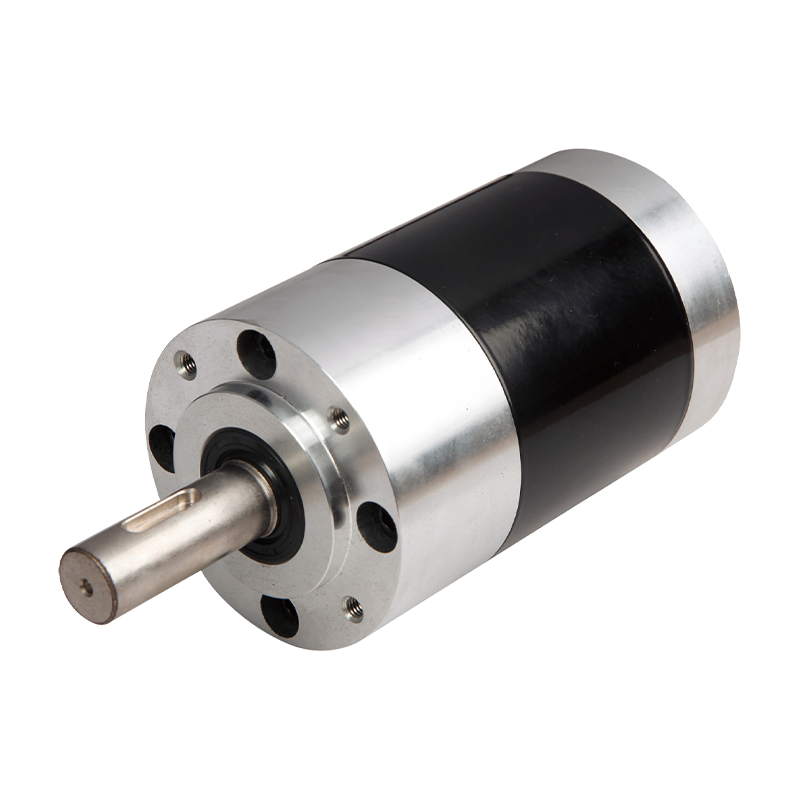

Planetarum Gearboxes

Gearboxes planetae maxime late utuntur ad genus calces ad praecisionem motorum stepper apparatus. Scaena planetaria consistit in instrumentis solis centrali ab hastili motore agitato, multiplex anni planetae qui orbit solem cum meshing cum calces anuli exterioris fixo, et tabellarius qui motus calces planetae ad output sagittam transfert. Quia torques per multiplices notationes calces planetarum simul distribuitur, gearboxes planetae altam torquem densitatis et altam torsionalem rigorem in compacto, sarcina coaxiali — scapum per eundem axem cum motore stipite currit.

Pro NEMA 17 motores, praecisio calceorum planetarum praesto sunt cum backlash tam humilis quam 15 arcuum minutarum in gradibus oeconomiae et sub 3 arcu-minutis in gradibus subtilitatis summus. Apparatus rationes typice vagantur ab 3.7:1 usque ad 100:1 in unitate unius scaenae, cum figurarum duarum figurarum ad 369:1. Efficaciam per stadium est proprie 90-97%, quod significat multiplicationem torques prope theoreticam et caloris generationem modestus comparatur ad vermem calces oppositorum. Armamenta planetaria pro NEMA 23 motorum motorum output torques libera usque ad 15 Nm et ultra; NEMA 34 et NEMA 42 motores gradus planetarii gressus 120 Nm vel superiores perveniunt.

Calcar Gearboxes

Calcar calces gearheads serie meshing parallela-sagittae utuntur ad calces anni ad reductionem debitam consequendam. Simpliciores et minus sumptuosi sunt quam unitates planetarum, et efficaciam altiorem (saepius 95% vel supra) offerunt, quia reticulum unumquodque bracchium volvens magis quam labens contactum implicat. Quamquam calces calcar diametri maiores sunt propter eandem rationem et stimulum torques, plus habent backlash quam subtilitas unitates planetarum (typice 1 ad 3 gradus), et non coaxial - motor et output tela offset possunt. Ad applicationes sumptus-sensitivas cum moderatis torques requisitis, simplices layouts coegi, et nulla specificatio stricta backlash, motores gradatim calces calcar electionem oeconomicam sunt. Communiter in 3D impressoribus adhibita sunt applicationes lucis CNC, et automation-gradus consumendi ubi pauci gradus backlash non significanter locum accurationis affectant.

Vermis Gearboxes

Motores vermes calces stepper iungunt praecise gradatim substructum imperium stepper cum ratione alta, recta-anguli coegi, et sui densis facultatem vermiculi gearbox. Proportiones ab 17:1 usque ad 500:1 praesto sunt in productis normalibus, vitricos vermes faciendos aptas ad applicationes exigentes velocitates lentissimas output sine pluribus gradibus calces. Proprietas propriae obfirmatio, ubi onus vermem repellere non potest - necessitatem sustinendi fractis in multis perpendiculis vel oneris applicationibus verticalibus eliminat. Commercii negotiatores sunt efficientiae inferioris (40-80% secundum rationem pendentes), generatio superior caloris ad continuum officium, et signanter plus backlash quam unitates planetarum. Motores vermes calces gradatim aptiores sunt ad actuatores portae, gradus elevatio linearis, index turntabularum, aliaeque applicationes ubi positio sub onere sustinens requiritur et officium cycli intermittitur.

Gearbox Type Comparatio pro Stepper Motor Applications

NEMA Frame Amplitudo et Output Torque Reference

Motores stepper apparatus apparatus magnitudinum compaginis circa NEMA normae sunt, quae dimensiones faceplate motoriae definiunt et exemplar foramen escendunt. NEMA designatio electrica vel torques effectus, quae per flexuosos et longitudinem motores variat, non definit, sed factorem formarum physicam definit, cum rectis bracchiis signare corpora mobilia apta definiat.

• NEMA 8 (20mm); Minima magnitudo practica molitus stepper. Adhibentur in instrumentis medicis, systematibus parvis dispensandis, et roboticis compactis, ubi spatium extremum est et requisita torquea sunt minora.
• NEMA 11 (28mm); Apta ad automationem laboratorium, tabulae rotariae parvae et actuatores compacti. Gearboxes planetae cum rationibus usque ad 100:1 et backlash usque ad 3 arcus-minutis praesto sunt ad hanc magnitudinem corporis.
• NEMA 17 (42mm); Gratissima impressio stepperorum motorum machinarum magnitudo per 3D imprimendi, desktop CNC, robotica, et levis automatio industrialis. Gearboxes planetae pro NEMA 17 torques outputos libera usque ad 3 Nm et rationes ab 3.7:1 ad 369:1. 42mm quadratum faceplatum late consilio oecosystematis mechanica sustentatur.
• NEMA 23 (57mm); Vexillum laboris industriae levis automationis, vectores, pastores, et instrumenti CNC medialis. Planetae apparatus NEMA 23 motores stepper efficiunt output torques usque ad 15 Nm vel plures. NEMA 23 stepperus ad 10 calcem accingitur, saepe NEMA 34 motorem impigrum in minore sumptu ac vestigio minore substituere potest.
• NEMA 34 (86mm) et NEMA 42 (110mm); Adhibetur in gravi officio CNC iter itineris, automationis industriae apparatu, et summus torques systemata positio. Planetae apparatus NEMA 34 motores efficiunt output torques usque ad 120 Nm; NEMA 42 configurationes longius proferunt.

Key Application Areas pro Stepper Motors Apparatus

Coniunctio gradatim substructio in aperta potestate, torques output altum, denique resolutio efficax, et compacta sarcina integrata facit motores gradatim antepositos actuator in amplis industriis praelatus.

Industriae Automation et Robotics

Motores stepper apparatus apparatus sunt actuatores vexillum in robots Cartesianis, systemata gantaria, index gyratorius, et machinarum machinorum locus. Planetarius gradus motoris in NEMA 23 vel NEMA 34 praeparatus amplitudo torquem et solutionem necessariam pro axe definito positionis sine servo systematis praebet. In se contenta vitricus et directio interfacies simplices designant moderatorem-maximum PLCs motumque moderatoris gressum coegi directe sine additamento infrastructure depellere possunt.

Instrumenta medica et laboratoria

Liquida systemata dispensandi, clysteres soleatus, instrumentum analyticum scenici specimen, et instrumenti diagnostici motoribus gradatim compactis utuntur — saepe NEMA 11 vel NEMA 17 cum gearboxes planetarum — ubi accurata, iterabilis positio in parva sarcina critica est. Facultas ad locum obtinendum sine continua potestate trahere valet in instrumentis pugnatoriis vel frigidis calidis ubi motor energiae debet minui per tempus otiosum.

3D Typographia et Desktop CNC

Extruder agitet et Z-axem ducitcrew agit in 3D impressores vulgo NEMA 17 motores gradatim machinas planetarias ad multiplicandas torquas praesto ad filamentum impellendum vel caput contra gravitatis extollendum. Melior resolutio ex ratione calces etiam dat tenuiorem iacuit altitudinem imperium ad ducitcrew sine commutatione ad altiorem microstep exactoris configurationem.

Packaging Machinery

Indicis vectoribus, applicatores pitt Motores stepper vermes speciatim adhibentur in repletione verticali et statio capping ubi onus repellere non debet cum motor de-agitatus est.

Porta operariorum et actuatorum

Motores vitricus vermes calces bene aptae sunt ad portae, ostium, et valvae actuatores automated ubi proprietas propria densis mechanismum tenet in positione sine continuo currenti motore tenente. Ratio reductionis princeps permittit parvam motorem ad generandum torques necessarii ad portas graves movendas vel machinas valvae ver-oneatas superare sine corpore motore oversised.

Quam eligere ius apparatu stepper motor

Motricium gradarium machinatorem eligens recte operari per plures parametris interdependentes in certo ordine requirit. Gradus transiliens - praesertim inertia frena et cycli scelerisque officium aestimationis - motorem ducit qui in consilio operatur sed in servitio deficit.

Define onus ac motus Profile Primum

Priusquam ad quamlibet motorem datas schedas spectandas, applicationem requisita constitue: output torques (including factorem officii ad apicem onerum et accelerationem), requiritur celeritas in RPM, move profile (acceleratio tempus, iter, retardatio temporis), et officium cyclum (percentage temporis motor actuose movens versus tenentes vel de-enerized). Hi ambitum omnem amni delectu decisionem determinant. Output torque et simul velocitas vim mechanicam postulationem definiunt; Officium cycli decernit utrum aestimationes scelerisque in angustiis ligandi fiant.

Apparatus ad rationem ac motorem Location Elige Together

Ratio calces eligenda est ut velocitatem motoris operantis in parte superiori velocitatis suae utibilis range — 200 ad 600 RPM pro motoribus maxime hybridis gradatim, ubi curva velocitas torques rationabiliter adhuc plana est. Currens motor celeritatum infimarum (infra 100 RPM sine calces) eam in zona resonantiae prona ponit et motum minus stabilem tradit quam velocius per armamenta currens. Semel in scopum celeritatis motoris determinatur, proportio simpliciter est celeritas motoria ab requisita output velocitate divisa. Cognoscere quod inde output torques (motor tenens torque arma ratio efficientiae) incidit postulationem oneris inclusis muneris factor. Si non, auget magnitudinem corporis motoris, vel auget rationem.

Compesce Lond-ut-Rotor Inertia Ratio

Calculare onus inertiae (incluso gearbox output hastile, copulationem, et omnia componentia mechanica inter output armarium et onus ultimum) et divide per inertiam rotoris motoris delecti. Inertia onus reflexum (onus inertiae a proportione calces quadrato divisae) refert ad motorem. Intende ut inertiae reflexae ratio inertiae-ad-rotor infra 10:1 pro stabili dynamica operatione custodiatur. Si proportio hanc excedit, vel proportionem calces auget vel motorem maiorem cum inertia rotoris eliget. Clausa-loop motores stepper apparatus cum encoder opiniones inertiae rationes superiores ferre possunt quam systemata aperta-loop, quia moderator deperditi gradus deprehendere et corrigere potest.

Evaluate Backlash contra Application Requirements

Backlash est fabula angularis in output scapi cum motor adversae directionis-scapus output non movet donec reticulum calces alvi adsumatur. In applicationibus ubi onus semper in unam partem movetur (solatae dispensandae, vectoriae una-directio), backlash nullum effectum practicum habet. In applicationibus bidirectionalibus positionis, backlash directo limitat iterabilem positionis accurationem. Oeconomia gearboxes planetae offerunt backlash circa 50 arcu-minutos; praecisio graduum planetarum hoc deducit ad 15 arcus minuta; summus praecisio gradus consequitur 3 arcus minuta vel minus. Artissimum gradum backlash nominat quem applicatio vere requirit — non arctissimum promptum — quia summa praecisio gearboxes magnum sumptus deferunt premium.

Ad confirmandas Gearbox Mechanica interface

Cognoscere quod eximium gearbox output scapus diametri, keyway specificatio, maximum onus radiale licitum, et maximum onus axiale licitum compatiuntur cum componentibus vel eiectis. Gearboxes motorum stepperorum licitum radiale et axiale ratings onus definierunt, quod, si exceditur, accelerant gestamen et vitam calceamenti minuendi. Si applicationes imponat significantes onera imminentia (radiales) onera - sicut pinna calces vel cingulum rotae directe insidentes in output hastile sine addito auxilio - ut gearbox portans rating accommodat ad celeritatem operating.
